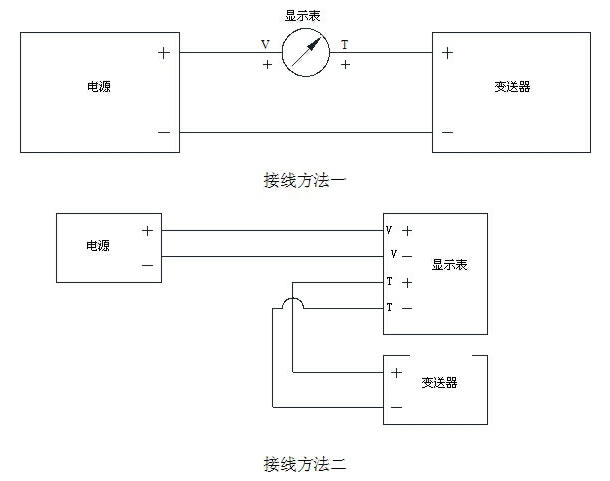

接線方法一中，電源線的正極接顯示表的Power端子的“V+”端，電子單元接線端子的“+”端接顯示表的Transmitter端子的“T+”端，電源線的負極接變送器的Power端子的“-”端。



　　在接線方法二中，電源線的正負極分別接顯示表的Power端子的“V+”和“V-”端，顯示表的Transmitter端子的“T+”和“T-”端分別接電子單元接線端子的“+”端和“-”端。



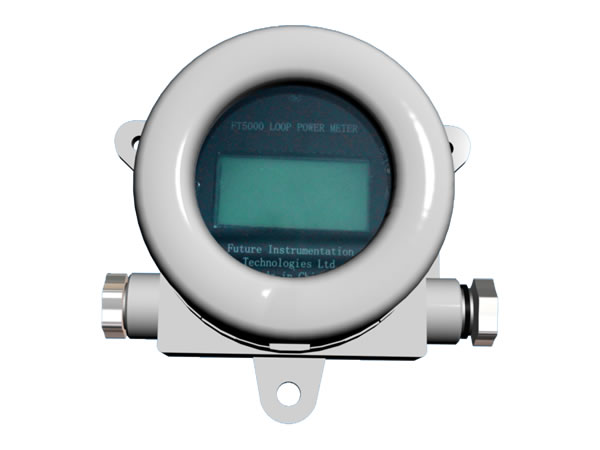

　　FT5001安裝要求



　　本顯示表既可垂直安裝又可水平安裝。儀器安裝時，盡量放置在易于觀察的地方，為防止上殼觀察孔處有積水時影響觀察，在水平放置時盡量在儀表上方加防雨罩。



　　FT5001系統安裝



　　FT5001無源顯示表是現場安裝式設計，但仍應使其盡可能遠離振動源、高溫環境、腐蝕性空氣及任何可能造成機械損壞的地方。

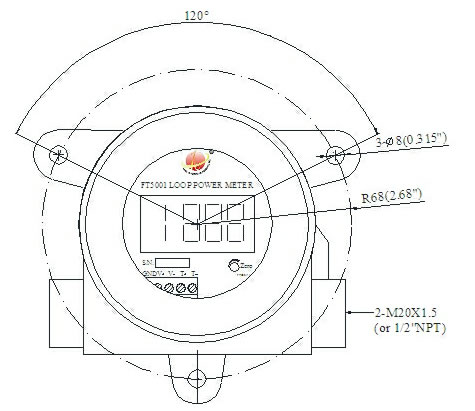

　　下圖為系統安裝示意圖。圖中所有尺寸標注單位為毫米。





    FT5001功能設置



　　小數點設置



　　調節跳塊J2位置可以調整小數點的位置，跳塊置于左側為三位小數;跳塊置于中間為兩位小數;



　　跳塊置于右側為一位小數。



　　顯示量程設置



　　LCD右側有兩個電位器，分別是上方的量程設置電位器和下方的零點設置電位器。如無特殊要



　　求，量程將被設置成0～100%。



　　顯示方向設置



　　儀表主要有兩個電路板部分組成，位于底層的是接線端子板，其兩個接線端子分別朝向各自的



　　進線口, 電路板位置是固定不變的;位于上層的是LCD顯示板, 它與接線端子板通過軟線連接，因此用戶可通過調整其安裝方向來調整儀表顯示的方向。但注意不要過多地旋轉，以免損壞儀表的內部連接軟線。



　　FT5001調試



　　本顯示儀表在出廠之前已經調試設置完畢，一般不需二次調試。如需進行二次調試時，可按下列方法調試。



　　先把量程設置電位器逆時針旋轉到頭，給回路表輸入標準信號4.0mA，調節零點設置電位器是液晶顯示為0或其他想要的值;給回路表輸入標準信號20.0mA，調節量程設置電位器使液晶顯示為需要顯示的值，調試即完成。注意：當零點顯示不為0時，需要多次反復調試。



　　FT5001故障排除



　　FT5001無源顯示表是數年免維護式設計，無需定期或計劃性維修。該系列產品無需特別要求備用配件。



　　常見故障排除



　　1、不顯示，請確認電路連接是否正確，保證顯示表是串接在電路中，電纜未連接或接反都將沒有顯示。



　　2、顯示不正確，請重新調整零點和滿點。



　　3、小數點位置不對，請確認已經把跳塊設置正確。
