FT6001電容箱
發布日期：2014-05-06

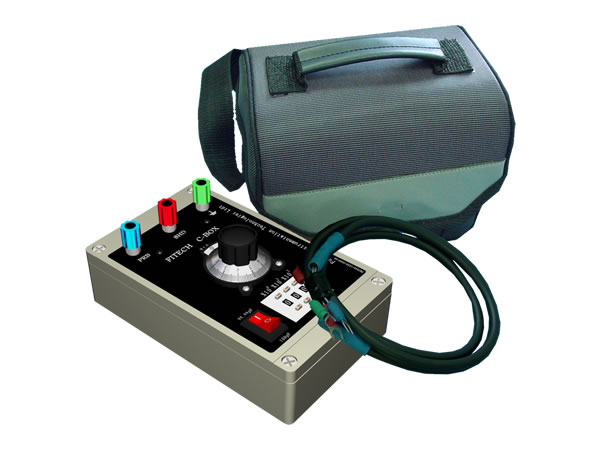

FT6001電容箱
FT6001 電容箱為射頻導納物位計及射頻導納連續物位計系列儀表的模擬傳感器調試附件，也可用于做可調電容箱使用，本產品可方便物位計的調試，縮短調試時間，提高調試效率。
本產品由一個電容箱和一根連線組成，連線為三層同心屏蔽線。為提高本產品的輸出電容精度和適應現場使用要求，儀表輸出設置了兩個輸出量程。
本產品還可按用戶要求選配現場儀表背包。
測量原理
本產品由一個可調電容與一組固定電容組合而成，通過微調旋鈕調節可調電容，通過編碼開關組合固定電容。船型開關把總電容分為高低兩個檔，船型開關在“O位置時”為低檔，電容的可調范圍為0～100pF，船型開關在“I位置時”為高檔，電容的可調范圍為0～99999pF。因?yàn)樯漕l導納技術在電容技術上增加了一個主動屏蔽層，所以為了更好的提高電容箱的可靠性和穩定性，在電容箱上也增加了一端DSH端，用于連接物位計上的屏蔽端。本電容箱的輸出電容是PRB和GND之間的電容。
性能指標
輸出電容：9pF～107pF(低檔)，25pF～100,000pF(高檔)
環境溫度：T5:-40～+70℃(-40～158℉);T6:-40 ～+60℃(-40～140℉)(介質溫度對環境溫度的影響不能超過儀表對環境溫度的要求)
儲溫度：-40 ～+85℃(-40～185℉)
精度：低檔時，10pF以上最大誤差5pF
高低檔組合時，8000pF以下最大誤差約25pF
8000pF～100000pF最大誤差約50pF
復性：同向旋轉微調旋鈕時，重復誤差最大0.2pF
調范圍：低檔時范圍是0～100pF，高檔時范圍是0～100000 pF，注意本產品在低檔時實際電容應在指示值基礎上加9pF，在高檔時實際電容應在指示值基礎上加25pF
電容箱外形：155mm×90mm×80mm (6.1×3.5×3.1″)
電容箱重量：700g (1.5lb)
電容箱連接線長度：800mm (31.5″)
安全：與FIT產品配合使用時為本安
可選背包：用戶購買時選擇

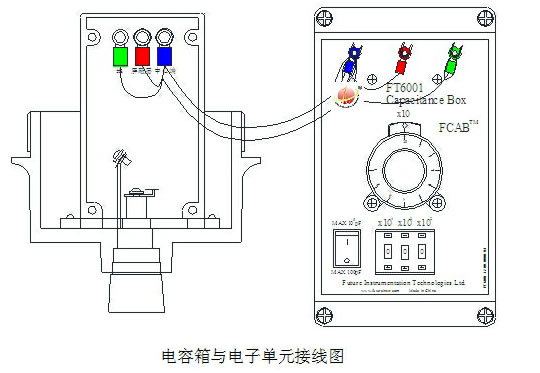

FT6001接線圖
電容箱的接線
電容箱連接線，與菲特公司射頻導納類儀表電子單元端的接線方法一致，同色相聯。電容箱連接線的紅色叉子接在電容箱的DSH端(紅色)，藍色叉子接在電容箱的PRB端(藍色)，綠色叉子接在電容箱的GND端(綠色)。
電子單元的接線
電容箱連接線中的蘭色叉子接電子單元的中心端(CW), 紅色叉子接電子單元的屏蔽層(DSH)，綠色叉子接電子單元的地端(GND)。
FT6001使用說明
本產品為信號模擬儀器，使用時應發揮其同向重復誤差小的特點，與實際物位對應調試。特殊使用參見本公司產品的使用說明書。
本產品由一個可調電容與一組固定電容組合而成，通過微調旋鈕調節可調電容，通過編碼開關組合固定電容。
量程船型開關把總電容分為高低兩個檔，船型開關在“O位置時”為低檔，電容的可調范圍為0～100pF，此時僅可調空氣電容起作用，所有固定電容均已端開，即編碼開關不起任何作用，輸出電容等于微調旋鈕指示值與電纜雜散電容之和;量程船型開關在“I位置時”為高檔，輸出電容為可調空氣電容與所有編碼開關接通的固定電容之和，電容的可調范圍為0～99999pF，編碼開關左側為高位，右側為低位，分別代表104 pF檔，103 pF檔和102 pF檔，輸出電容等于編碼開關值×100加上微調旋鈕指示值與電纜雜散電容之和。
FT6001故障排除
FT6001電容箱是數年免維護式設計，無需定期或計劃性維修。該系列產品無需特別要求備用配件。
常見故障排除
1、無輸出，請確認電路連接是否正確，電纜是否短路或斷路。
2、不能切換量程，量程船型開關故障，應更換船型開關。
3、編碼時某些編碼無輸出，編碼開關故障，應更換編碼開關。
