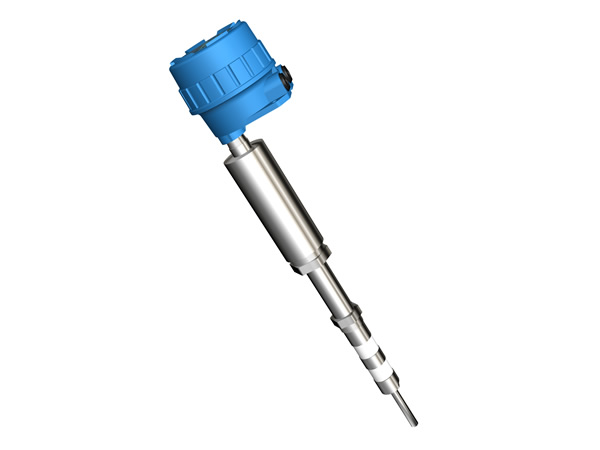

FT8021系列兩線制智能射頻導納免調試開關
FT8021系列為兩線制智能型點位開關，用于民用和工業過程中原料、產品等物料存儲運輸?shù)南尬豢刂?，適用于固體顆粒、粉料、漿體、液體等物料和液液界面大多數場合。
儀表使用了基于我公司獨特的硬件技術基礎之上的特色軟件，以保證儀表對物位進行有效的識別判斷。
本儀表電源24V標準直流電源，由于是兩線制儀表，信號輸出為電流信號，不同的電流代表不同的信號輸出，本儀表規定：不接觸物料為8mA，接觸物料為20mA。
測量原理
射頻導納物位控制技術是一種從電容式物位控制技術發展起來的，防掛料(傳感器粘附之物料稱為掛料)性能更好、工作更可靠、測量更準確、適用性更廣的物位控制技術，“射頻導納”中“導納”的含義為電學中阻抗的倒數，它由阻性成份、容性成份、感性成份綜合而成，而“射頻”即高頻，所以射頻導納技術可以理解為用高頻電流測量導納的方法。
點位射頻導納技術與電容技術的重要區別是采用了三端屏蔽技術和測量參量的多樣性。不但解決了連接電纜寄生電容溫漂問題，也解決了傳感器掛料影響問題。
特點
免調試：無需對儀表進行現場調試
通用電源：24VDC兩線制
遠程通訊：HART協議
本質安全
免維護：不像阻旋、振動棒或其它機械式開關，其部件不會產生堵塞、折斷、損壞或磨損，
不需要定期維護、清潔或更換
防掛料：三端屏蔽技術使其可以忽略掛壁或傳感元件掛料的影響，無需定期清潔或重復調試
應用廣泛：過程溫度從-183℃到+815℃，壓力從真空到100bar
二種顏色指示燈：紅燈-報警，綠燈-正常，實時反映儀表狀態
方便的電器連接：雙電氣接口設計，使接線過程更為安全、方便
驅動能力強：中心端到屏蔽端之間500Ω，屏蔽端到地之間150Ω
火花防護：內置1000V火花防護、浪涌抑制和抗靜電4kV/8kV，以保護電路單元工作正常，不受損壞
電子單元：電子單元Hockey pock 設計，安裝方便，運行可靠
安裝簡單：儀表可以通過罐上的螺紋口或法蘭進行安裝，可自行選擇整體或分體安裝方式，
可選垂直、水平或任意角度安裝，簡單方便，調試容易、快捷
典型應用
液體：導電液體或絕緣液體(包括液化氣)
漿體：導電漿體和絕緣漿體
顆粒：糧食、塑料片、煤等
界面：不同介電常數的兩種液體界面
粉末：塑料粉末、水泥、粉煤灰等
性能指標
測量設備等級：CAT I級，瞬態額定電壓1500V， 不能用于CAT I級以外的級別
輸 出：輸出軟件可選，默認為20±0.2mA為物位報警狀態(紅燈閃亮);8±0.2mA是物位正常狀態(綠燈閃亮)。HART協議。
供電：12～35VDC 智能通訊時要求: 供電 15～35VDC
功率：小于0.5W
分辨率：0.2pF或更小
設定點精度：<1mm (0.04″) 或0.5pF(導電物料) ;<20mm (0.79″)或0.5pF (絕緣物料)
溫度影響：0.25% / 10℃(18℉)
負載電阻：24VDC時輸出回路負載電阻能力600Ω
報警方式: 可現場設置為HLFS(高位報警及其故障保險方式)或LLFS(低位報警及其故障保險方式)
報警燈輸出：紅燈-物位報警;綠燈-物位正常
調試: 對于決大多數現場實現免調試
環境溫度：T5:-40～+70℃(-40～158℉);T6:-40 ～+60℃(-40～140℉)(介質溫度對環境溫度的影響不能超過儀表對環境溫度的要求)
響應時間：<1秒
延 時：1～90秒(軟件可調)
靜電火花防護(對傳感器)：抗浪涌沖擊1KV, 抗靜電4KV/8KV
射頻防護(內置濾波器)：整機通過空間10V/m電磁場和 3V/m電磁場注入電流實驗
探頭長度：0.5m (19.7)(標準)，0.1m (3.9″) ～20m(787.4″)(可選)
電纜長度：5m (19.7″) (標準)，0.1 (3.9″) ～50m (1968.5″) (可選)，>50m (1968.5″) ～100m (3937″) (向廠家咨詢)
電氣接口：M20×1.5 (可選3/4″NPT)
過程連接：NPT螺紋安裝(標準, 可選BSPT)，法蘭安裝(可選)
外殼材料: 壓鑄鋁環氧噴涂
外殼防護：符合IP67防護標準
防爆等級：Ex ia IICT5/T6 Ga
認證：PCEC/NEPSI 其它認證請咨詢廠家

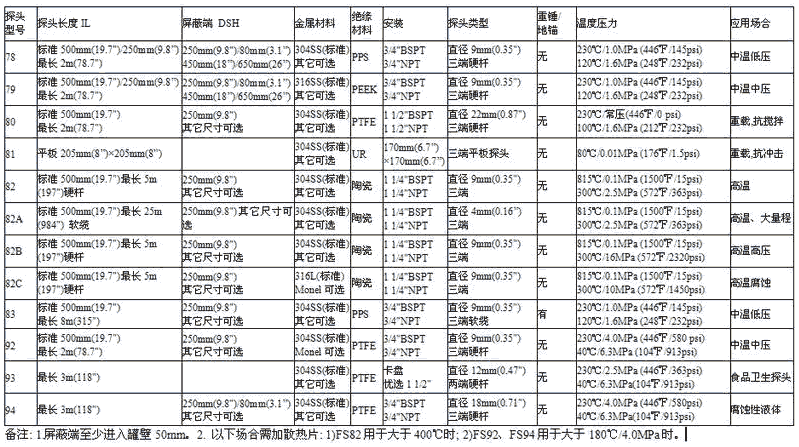

探頭指標：
FT8021 安裝要求
產品的安裝、使用和維護應同時遵守產品安裝調試使用說明書、GB50257-96《電氣裝置安裝工程爆炸和火災危險環境電氣裝置施工及驗收規范》、GB3836.15-2000《爆炸性氣體環境用電氣設備 第15部分：危險場所電氣安裝(煤礦除外)》及GB3836.13 -1997《爆炸性氣體環境用電氣設備 第13部分：爆炸性氣體環境用電氣設備的檢修》的有關規定。
儀表安裝時應盡可能遠離振動源、高溫環境、腐蝕性空氣及任何可能造成機械損壞的場合。如果不能滿足要求，請將儀表換成分體型。環境溫度應在-40～70℃ (-40～158℉)之間。
儀表安裝區域要求有避雷裝置，以防雷擊。
禁止在儀表機殼內采用單組份常溫硫化密封劑，該物質經常含有乙酸，將會腐蝕電子元件。應采用特殊的雙組份密封劑(非腐蝕性)。
儀表外殼設有接地端子，用戶在安裝使用時應可靠接地。用于非金屬罐時, 現場應提供標準地, 不可接至動力地上。
電氣接口需配用符合GB4208標準要求的防護等級為IP65的電纜密封接頭, 保證可靠密封,以免進水或其它腐蝕性氣體造成儀表電子單元損壞。
禁止拆卸傳感器或擰松密封螺母,避免造成探頭泄露。
傳感器安裝應避開料流或進/出料口, 如無其它安裝位置, 需加裝防護罩或隔板。
安裝螺紋或法蘭應與容器連接牢固, 可靠密封, 電器接觸良好。除連接處外, 傳感器其它部分不應與容器接觸, 以保證良好絕緣。
傳感器水平安裝時, 應略向下傾斜, 傾斜角度以10～20°為宜。
硬桿傳感器安裝時要考慮安裝空間, 距罐壁至少100mm。纜式傳感器安裝后要拉直,距罐壁至少300mm, 避免對地短路。
待測容器內部有攪拌、氣流、料流波動較大的場合, 除應避免傳感器的直接機械損傷外，還應考慮傳感器材料的長時間疲勞等間接機械損傷, 因此推薦加裝傳感器的中間支撐和底部地錨固定等保護措施。請注意, 支撐與地錨應與傳感器絕緣, 絕緣材料應選用絕緣強度高、硬度不高、有潤滑功能不磨損傳感器的材料(如PTFE)。若非如此, 請考慮定期更換傳感器, 以免傳感器損壞, 造成連鎖損失。
大量程固體顆粒料測量時, 傳感器端部重錘應盡量高于料倉的錐角部分。 如需進入錐形部分，則進入部分最多不能大于料倉直徑的20%。
傳感器非作用段部分至少進入罐內50mm。纜式傳感器水平安裝時進入罐內的硬桿部分不得小于200mm,垂直安裝時進入罐內的硬桿部分不得小于100mm。
按按本安標準安裝的儀表回路上必須配有通過GB3836.1和GB3836.4防爆標準認證的安全柵。
24VDC電源紋波不得大于100mV。
儀表連接電纜應符合IEC60245/60227標準要求。推薦使用鎧裝屏蔽3芯電纜，電纜外徑不大于12mm，線纜導體材質為銅，導體截面積在0.13-2.1mm2(AWG14-26) ，線纜絕緣強度1500V, 不可長距離無屏蔽與交流電源電纜并行。
現場使用和維護時必須遵守“嚴禁帶電開蓋”的原則, 推薦斷電10分鐘后再操作。
