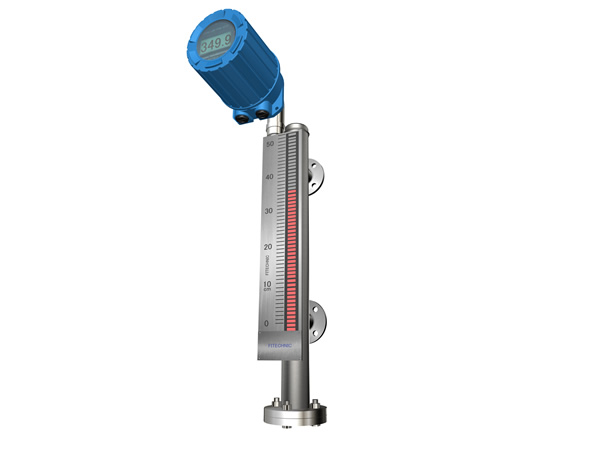

FT8511系列耦合型磁致伸縮液位計
FT8511系列耦合型磁致伸縮液位計
FT8511系列耦合型磁致伸縮液位計基于磁致伸縮原理。儀表由一個磁致伸縮液位計和一個磁翻板液位計組成，兩線制本安型設計，主要應用于石油、電力、化工、冶金、輕工等測量控制現場準確可靠的過程液位測量和儲罐容量的測量及控制。
本產品由一個磁翻版液位計和一個磁致伸縮液位計捆綁構成。
測量原理
磁致伸縮傳感器是磁致伸縮液位計監測系統的核心，而傳感器的核心敏感元件(磁致伸縮線)具有應變值高、電(磁)機械波轉換能力強的特點，能將微小的磁向量變化轉變?yōu)闄C(jī)械波。傳感器由不銹鋼桿及內置磁致伸縮線組成。當電子部件中脈沖發生器產生的電脈沖沿鋼管內的磁致伸縮線傳遞時，電脈沖電流同時伴隨產生一個垂直于磁致伸縮線的環形磁場，并以光速沿磁致伸縮線傳遞;當電脈沖環形磁場與磁翻板測量筒內浮子固有磁場相遇，二者的磁場相互作用，產生瞬時扭力并在磁致伸縮線上形成一個機械扭力波脈沖，該機械扭力波以一定速度傳遞返回到電子部件。電子部件拾取脈沖，通過測量發射電脈沖與返回扭力波脈沖之間的時間差，就可以精確地計算出被測液面高度或液位。
特點
高溫高壓應用：-196～450℃(-321～842℉), 10Mpa(1450psi)
雙顯示輸出：儀表就地磁翻板顯示的同時可輸出4-20mA信號遠傳主控室
安裝方便：采用罐外安裝方式，在不影響生產的情況下可進行安裝、調試和維護
高精度：儀表精度可達1mm
模塊化設計：儀表傳感器和電子單元可以互換通用，方便備件、維護
分體式安裝：?jiǎn)卧c探頭可分體安裝，適用于更多惡劣及危險現場，便于調試、維護
HART通訊：自帶工業現場的兩線制4-20mA HART通訊
現場按鍵校準：能夠通過單元頂端的兩個按鍵直接標定高低液位，使用方便快捷
典型應用
成品油儲罐
液化氣儲罐
各種化學試劑
過程罐泄漏檢測
水及污水處理
其他高精度液位檢測
性能指標
測量設備等級：CAT I級，瞬態額定電壓1500V，不能用于CAT I級以外的級別
輸 出：1 4～20mA 2 4～20mA,HART 3 RS485/Modbus 4單4～20mA,雙液位HART
測量方式：可軟件設置為物位/距離測量方式
顯 示：現場磁翻板顯示、現場液晶顯示(可選)
供 電：12～35VDC; 智能通訊時要求：供電15～35VDC
功 率：小于0.5W
精 度：≤0.1%FS或1mm(取較大值)
分 辨 率：≤0.04%FS或0.4mm(取較大值)
重 復 性：≤0.04%FS或0.4mm(取較大值)
線性校正：可軟件選擇10點非線性校正(必要時)
溫度影響：0.05/10℃(18℉)
負載電阻：24VDC時輸出回路負載電阻能力600Ω
環境溫度：T5:-40～+70℃(-40～158℉);T6:-40 ～+60℃(-40～140℉)(介質溫度對環境溫度的影響不能超過儀表對環境溫度的要求)
響應時間：2秒
延 時：1～90秒可調(軟件可調)
量 程：0～5m(硬桿)，0～20m(軟纜)
死 區：上死區≤1/2 浮球高度，
下死區 桿式:一個浮球高度; 纜式:250mm～450mm
最大過程溫度：-196～+450℃(-321～778℉)(具體見探頭性能指標)
最大過程壓力：10MPa(1450psi)(具體見探頭性能指標)
介質密度：0.38g/cm3～2g/cm3
分體電纜長度：分體電纜最長3米
電氣接口：M20X1.5(可選3/4″NPT)
過程連接：NPT螺紋安裝(標準, 可選BSPT)，法蘭安裝(可選)
防爆等級：ExiaIIBT5/T6 Ga和Exd IIBT5/T6 Gb
防護等級：符合IP67防護標準
認 證：CMC, PCEC/NEPSI其它認證請咨詢廠家

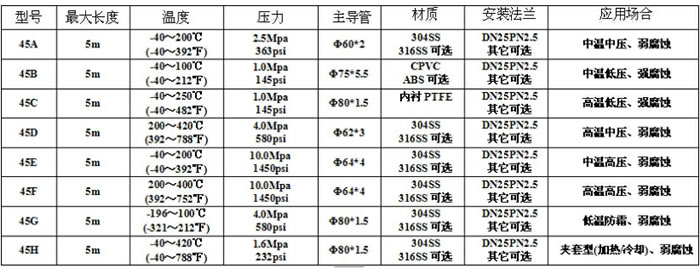

探頭指標

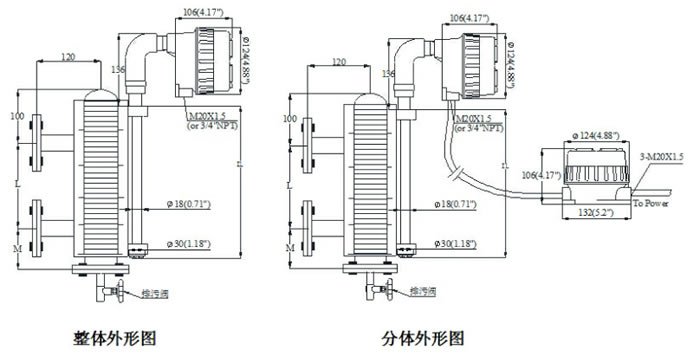

磁耦合液位計外形圖

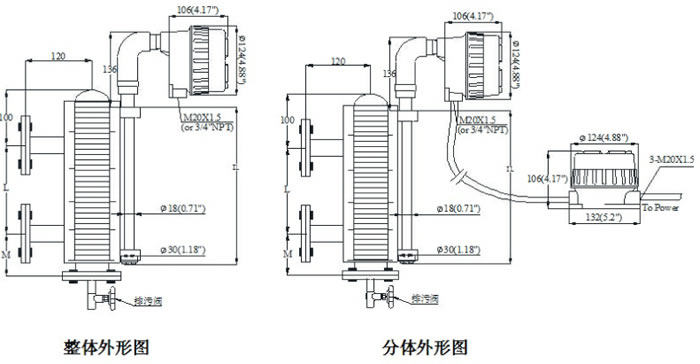

磁耦合液位計外形圖
注：L量和（法蘭中心距）
M根據介質密度長度不同，最小180mm
d磁致伸縮探頭與主導管安裝距離，3-30mm（標準10mm）

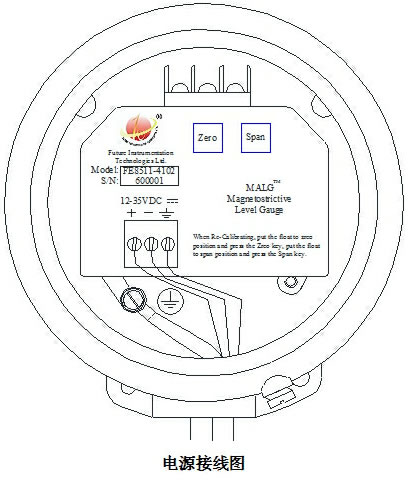

磁耦合液位計接線圖

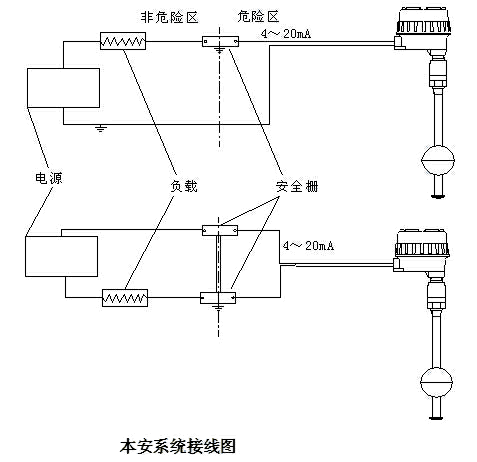

FT8511系列磁耦合液位計屬于本質安全型儀表，當安裝在危險場合時需要在其供電回路上加認證過的安全柵，單柵雙柵都可以，但接法是不一樣的，圖4.5系統接線圖，所舉例子為單柵安裝和雙柵安裝。認證過的安全柵產品請咨詢本公司或本公司代理商。安全柵接地要求請參照安全柵的使用說明。電纜、負載及安全柵在24VDC電源下，最大阻抗為600Ω。液位計采用經認證過的安全柵供電，本液位計對安全柵的要求是：
Uo=28VDC
Io=93mA
Po=0.65W
Co=0.6uF
Lo=15mH
儀表安全參數如下：
Ui=30V
Ii=99.01mA
Pi=0.74W
Ci=2nF
Li=50uH
隔爆現場系統接線，不需要安全柵，但要求線纜全部在防爆管中。

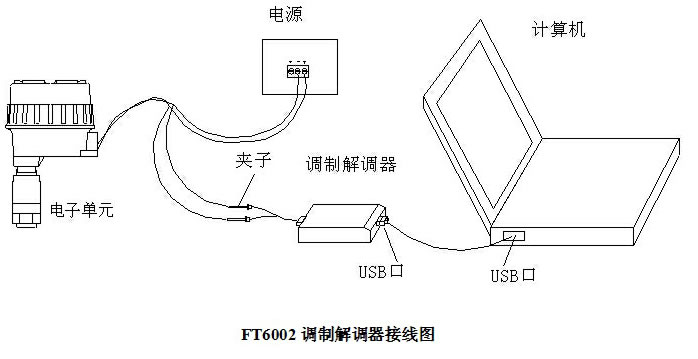

在儀表電流環路當中，應確保在儀表電源側的負載大于250歐姆，必要時請?jiān)陔娫磦?cè)直接加入一個250歐姆電阻，以便通信順利進行。
磁耦合液位計安裝要求
產品的安裝、使用和維護應同時遵守產品安裝調試使用說明書、GB50257《電氣裝置安裝工程
爆炸和火災危險環境電氣裝置施工及驗收規范》、GB3836.15《爆炸性氣體環境用電氣設備 第
15部分：危險場所電氣安裝(煤礦除外)》及GB3836.13《爆炸性氣體環境用電氣設備 第13部
分：爆炸性氣體環境用電氣設備的檢修》的有關規定。
儀表安裝時應盡可能遠離振動源、高溫環境、腐蝕性空氣及任何可能造成機械損壞的場合。如
果不能滿足要求，請將儀表?yè)Q成分體型。環境溫度應在-40～70℃ (-40～158℉)之間。
儀表安裝區域要求有避雷裝置，以防雷擊。
禁止在儀表機殼內采用單組份常溫硫化密封劑，該物質經常含有乙酸，將會腐蝕電子元件。應
采用特殊的雙組份密封劑(非腐蝕性)。
儀表外殼設有接地端子，用戶在安裝使用時應可靠接地。用于非金屬罐時, 現場應提供標準地,
不可接至動力地上。
電氣接口需配用符合GB4208標準要求的防護等級為IP65的電纜密封接頭, 保證可靠密封,以免
進水或其它腐蝕性氣體造成儀表電子單元損壞。
禁止拆卸傳感器或擰松密封螺母,避免造成探頭泄露。
安裝螺紋或法蘭應與容器連接牢固, 可靠密封, 電器接觸良好。除連接處外, 傳感器其它部分不
應與容器接觸, 以保證浮子動作正常。
探頭安裝時在距探頭200mm范圍內不可存在鐵磁性材料。
按隔爆標準安裝的儀表,電氣接口必須配用通過GB3836.1和GB3836.2防爆標準認證的隔爆型填
料函或防爆鋼管密封接頭。
按本安標準安裝的儀表回路上必須配有通過GB3836.1和GB3836.4防爆標準認證的安全柵。
24VDC電源紋波不得大于100mV。
儀表連接電纜應符合IEC60245/60227標準要求。推薦使用鎧裝屏蔽3芯電纜，電纜外徑不大于
12mm，線纜導體材質為銅，導體截面積在0.13-2.1mm2(AWG14-26) ，線纜絕緣強度1500V, 不
可長距離無屏蔽與交流電源電纜并行。
現場使用和維護時必須遵守“嚴禁帶電開蓋”的原則, 推薦斷電10分鐘后再操作。
